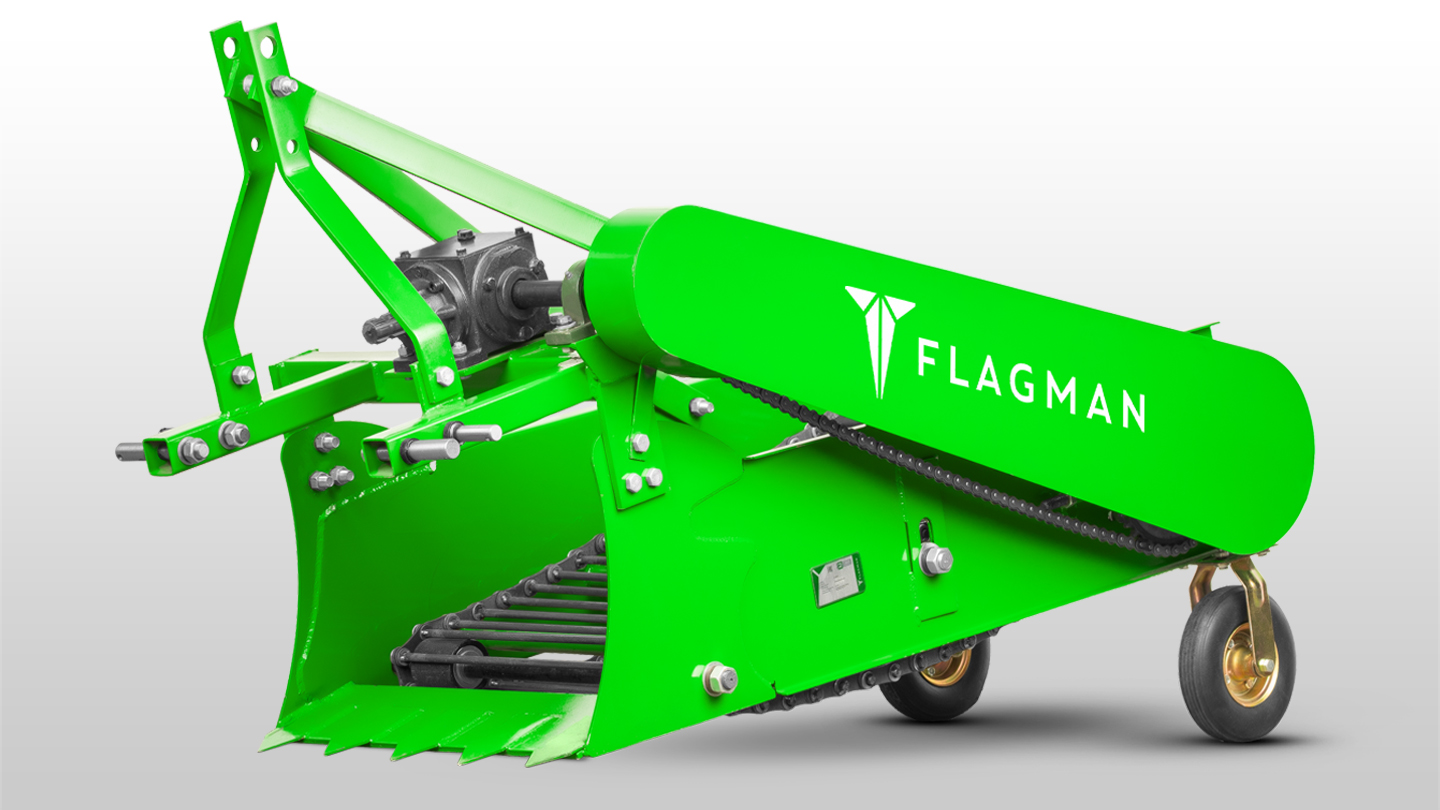

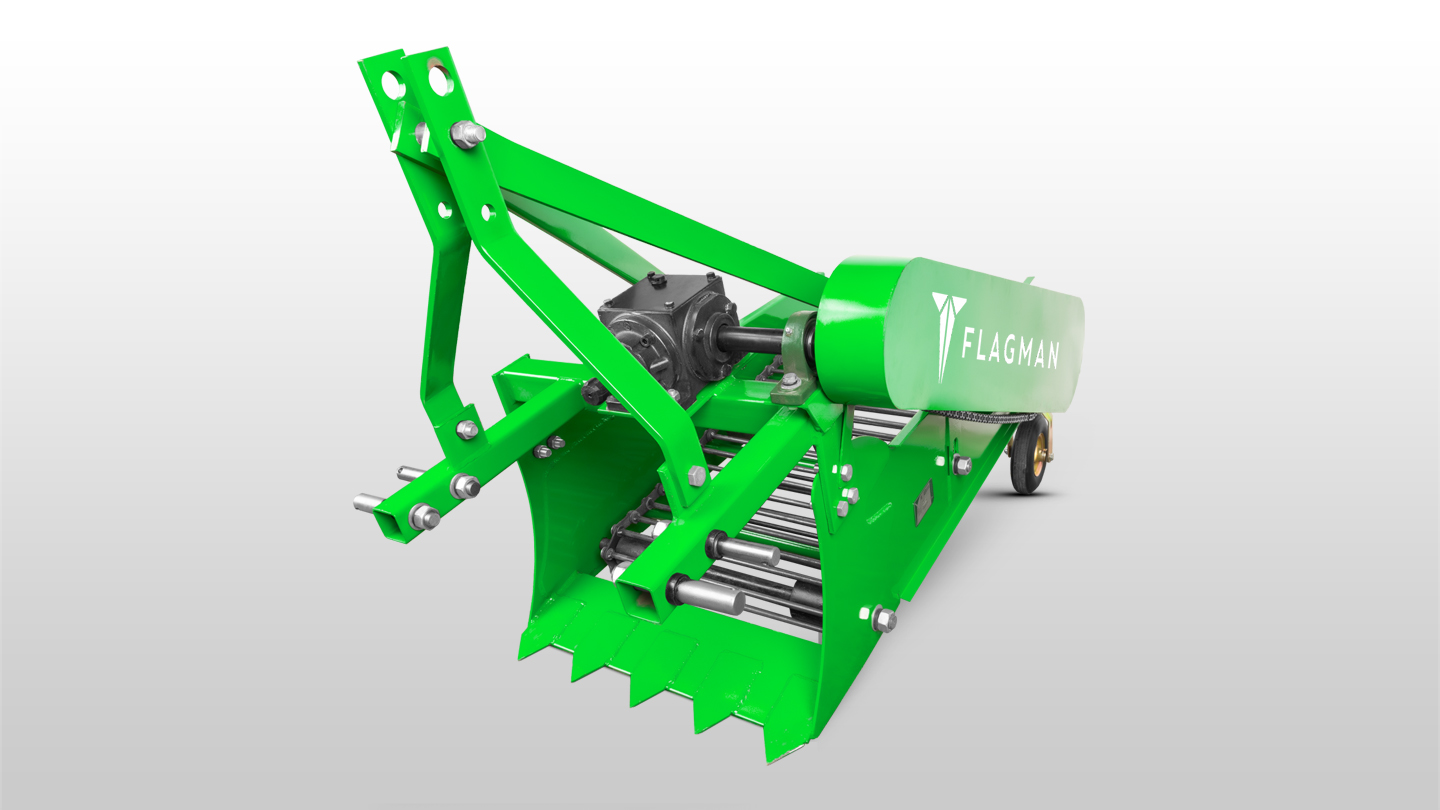

Картофелекопалка транспортерная Flagman | Флагман 4-540/4U-1 в Воронеже

Картофелекопалка Flagman 4-540 / 4U-1 имеет конструктивно заданное боковое смещение навески 150 мм относительно центральной оси трактора. Регулировка смещения не предусмотрена: положение рабочих органов стабильно сохраняется от прохода к проходу. Боковое смещение выводит копалку в рабочую зону гряды при движении трактора по междурядью и снижает риск наезда на клубни.

Модель рассчитана на однорядную уборку картофеля и других корнеплодов на грядах с междурядьем 600–750 мм. Рабочая ширина 600 мм обеспечивает полный захват гребня и стабильное прохождение ряда без пропусков по краям. Параметры согласованы с распространёнными схемами посадки, поэтому копалка подходит для стандартных технологий выращивания и формирует ровную полосу урожая, удобную для последующего подбора.

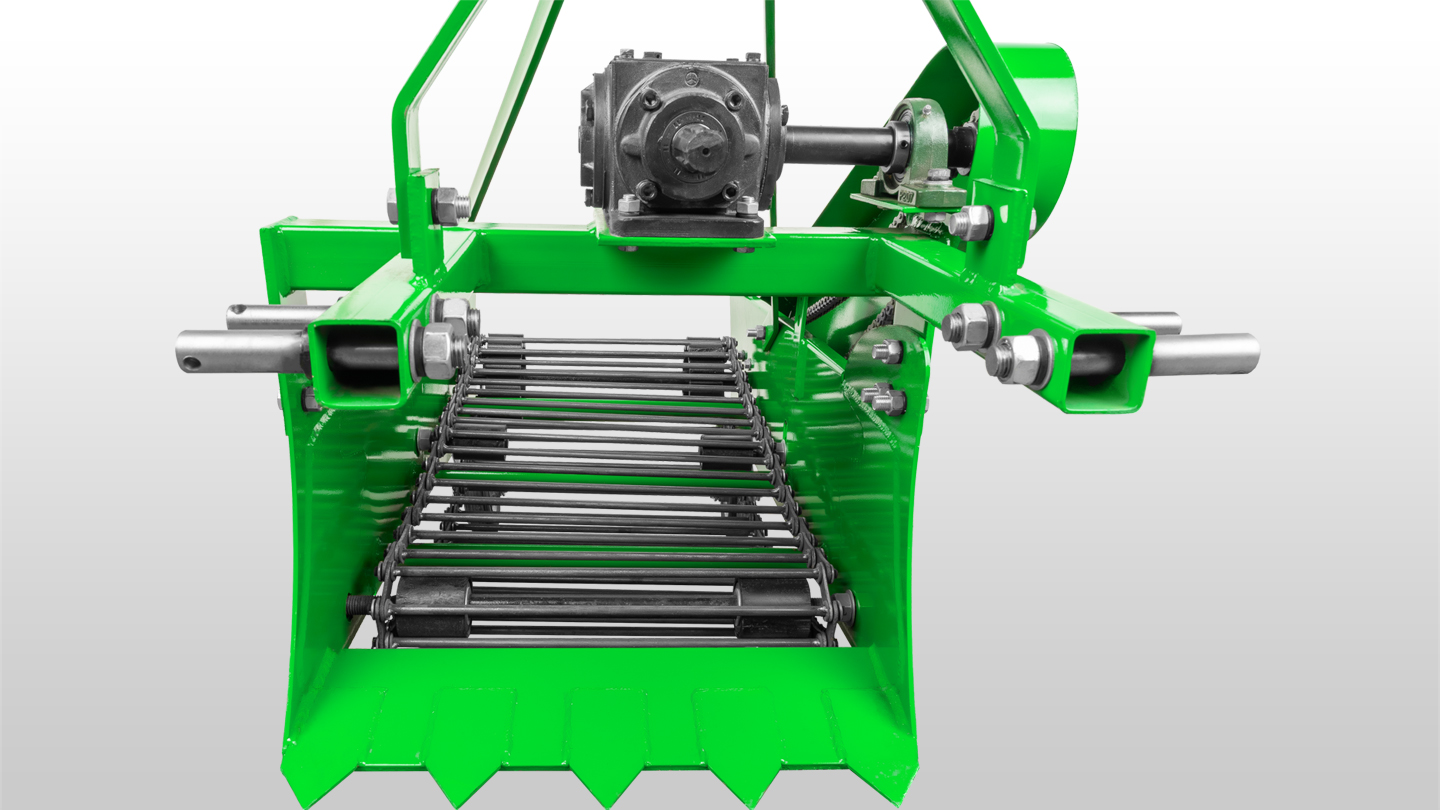

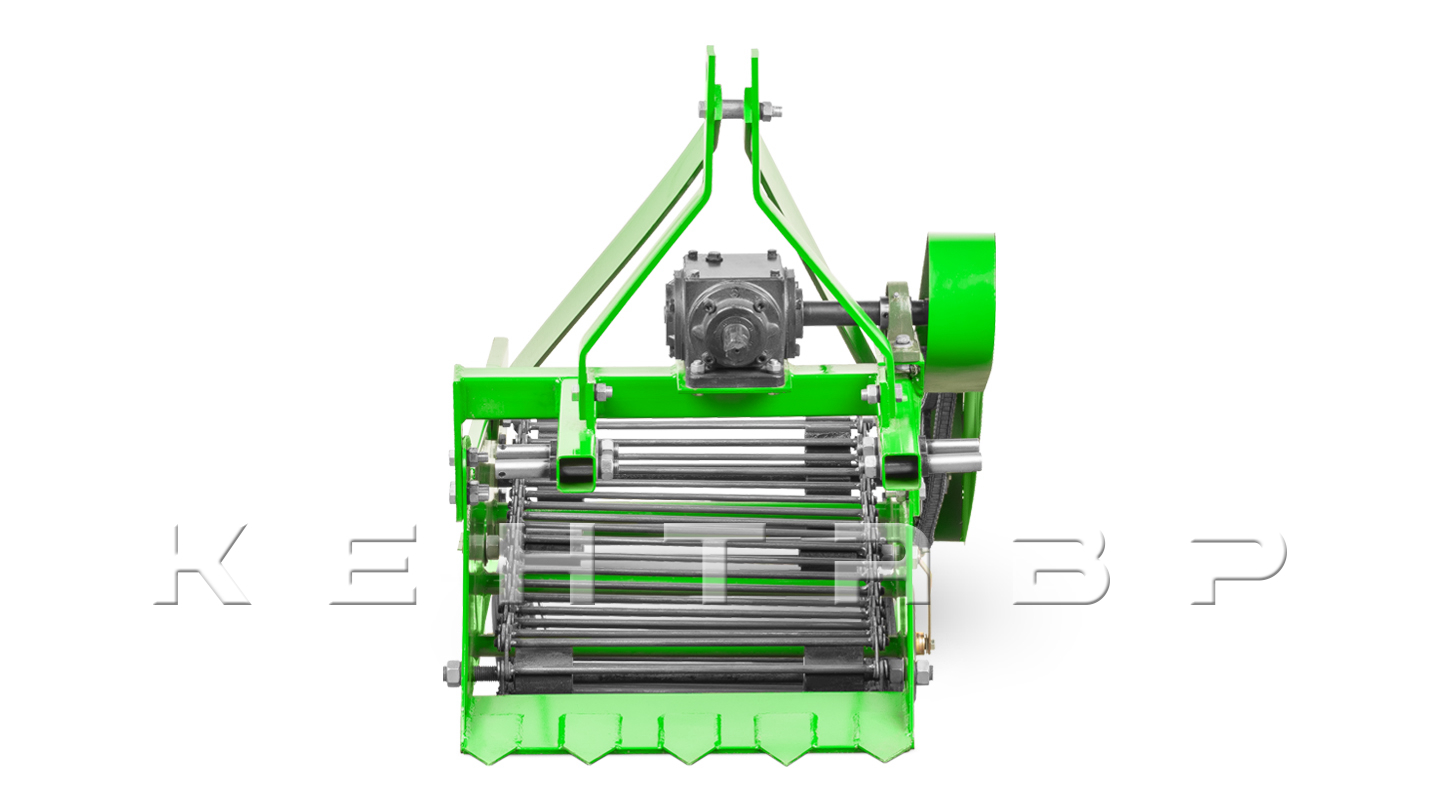

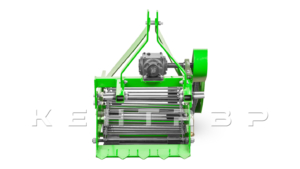

Подкапывающий узел выполнен на базе прямого ножа толщиной 10 мм. На ноже установлены 5 острых зубьев, толщина каждого — 4 мм. Конструкция эффективно вскрывает пласт земли и улучшает вход рабочего органа в уплотнённую почву.

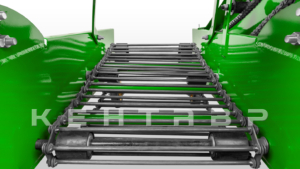

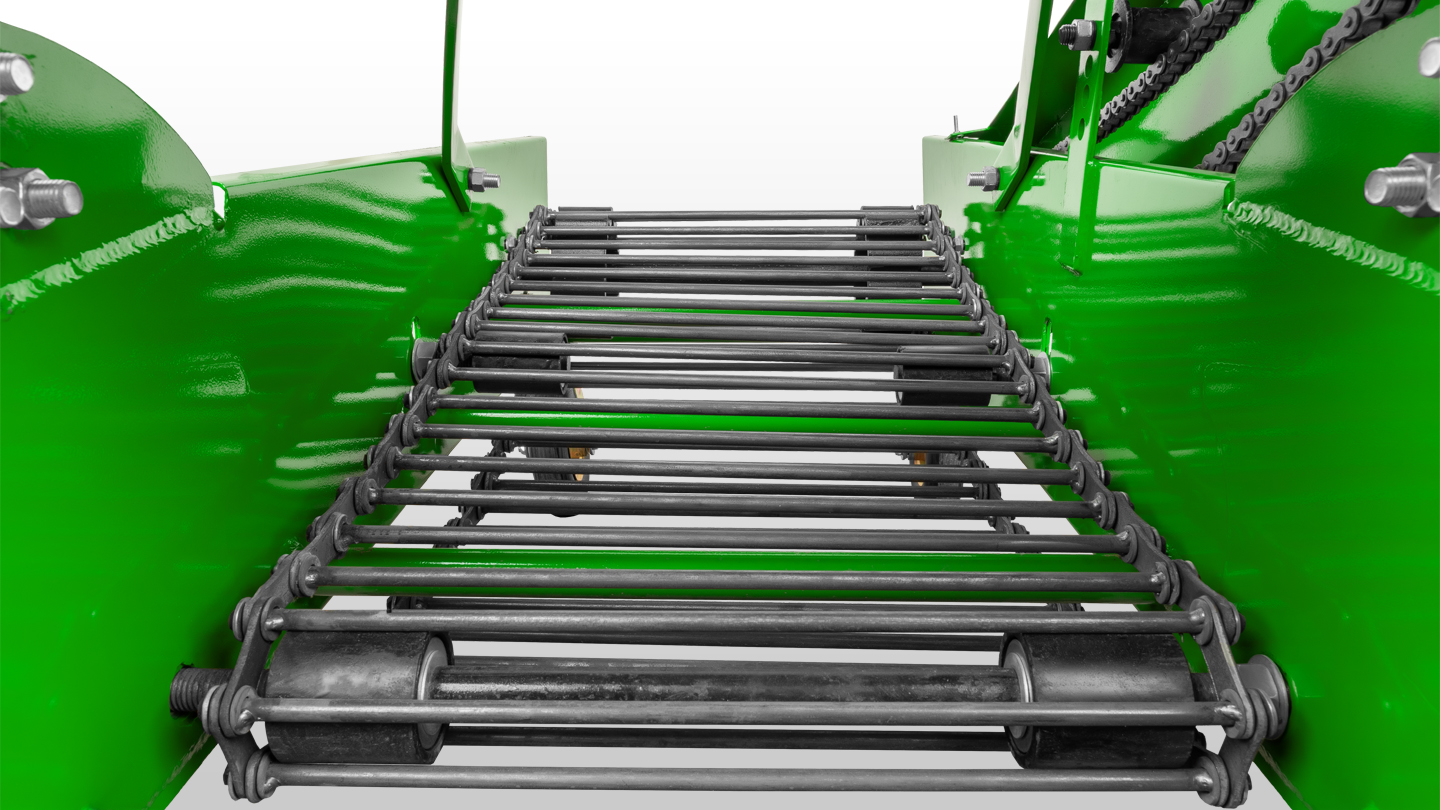

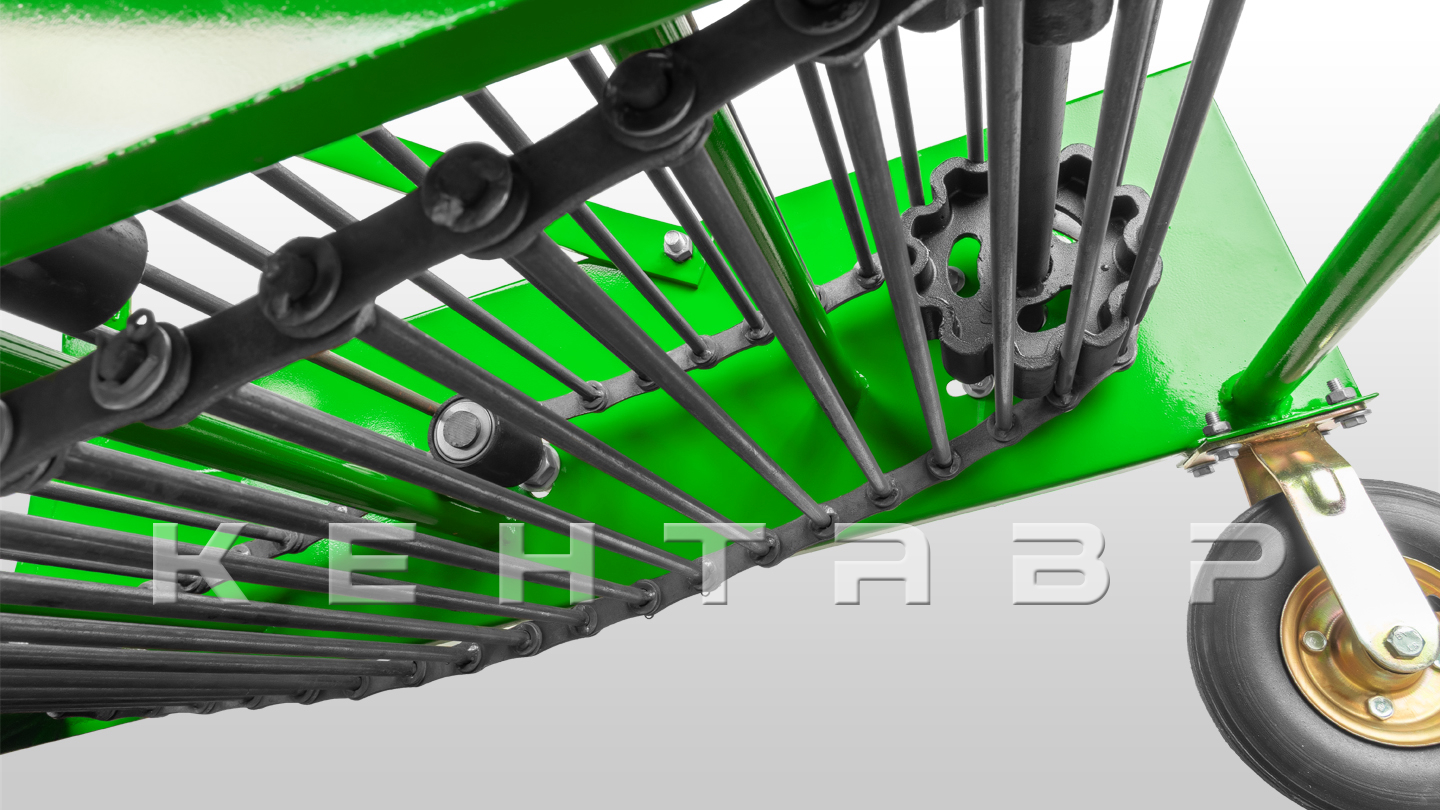

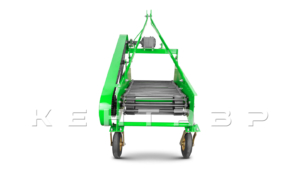

Очистка клубней от почвы выполняется транспортерной лентой длиной 1000 мм из металлических прутьев с шагом 40 мм. Во время движения мелкая фракция и часть комков просеиваются между прутьями, а клубни последовательно перемещаются к задней зоне выгрузки. Длина транспортера обеспечивает достаточное время для сепарации, снижает вынос лишней земли в рядок и формирует аккуратный выход урожая на поверхность поля.

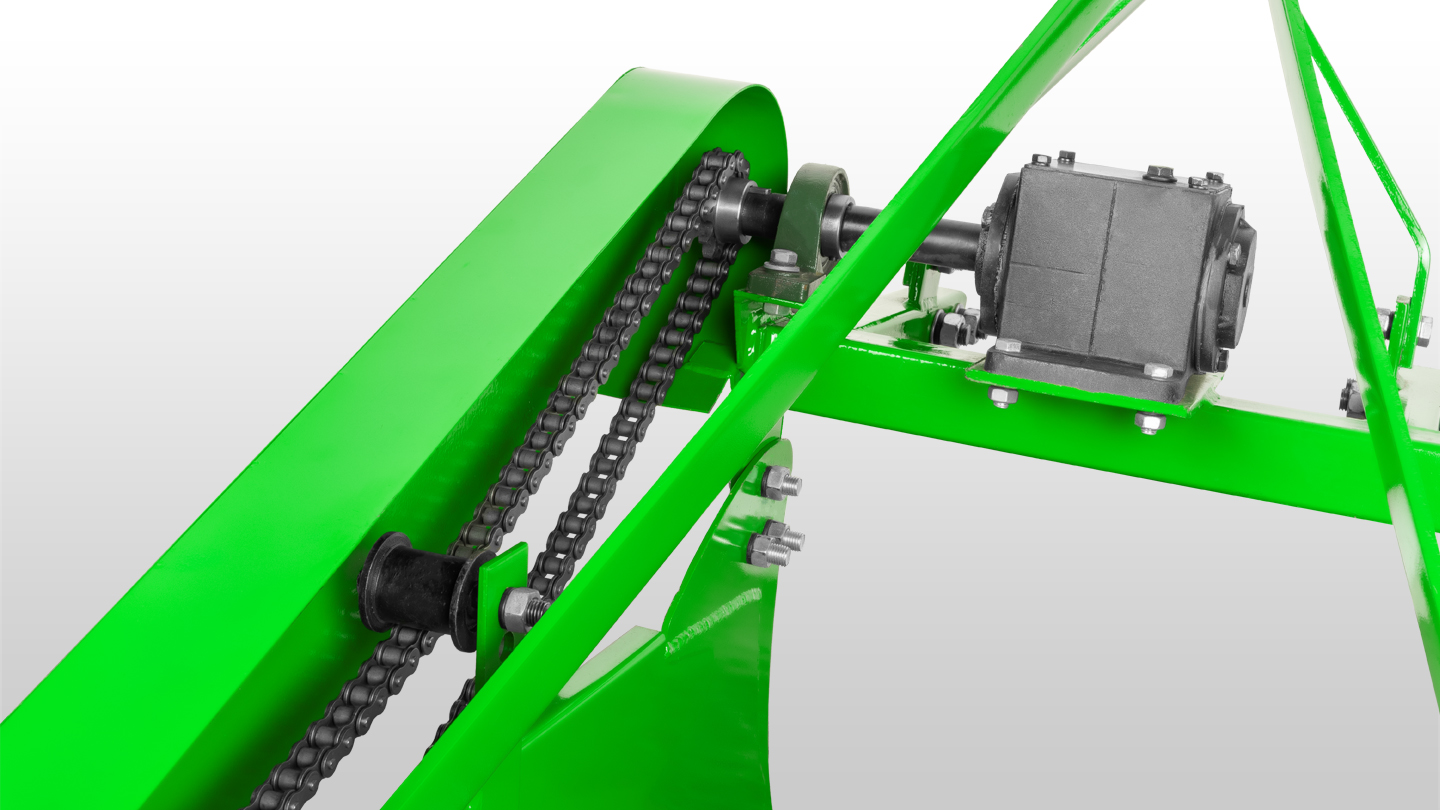

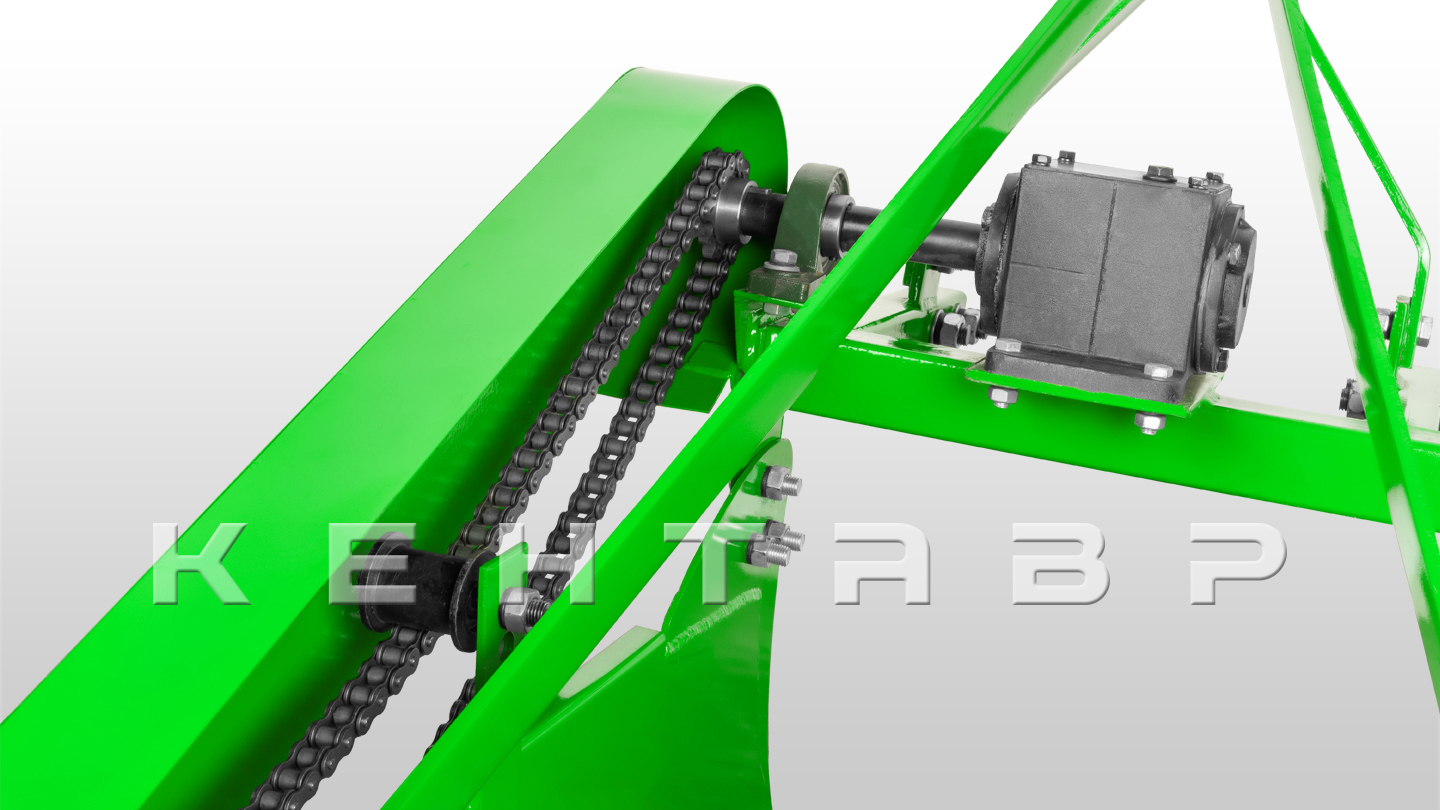

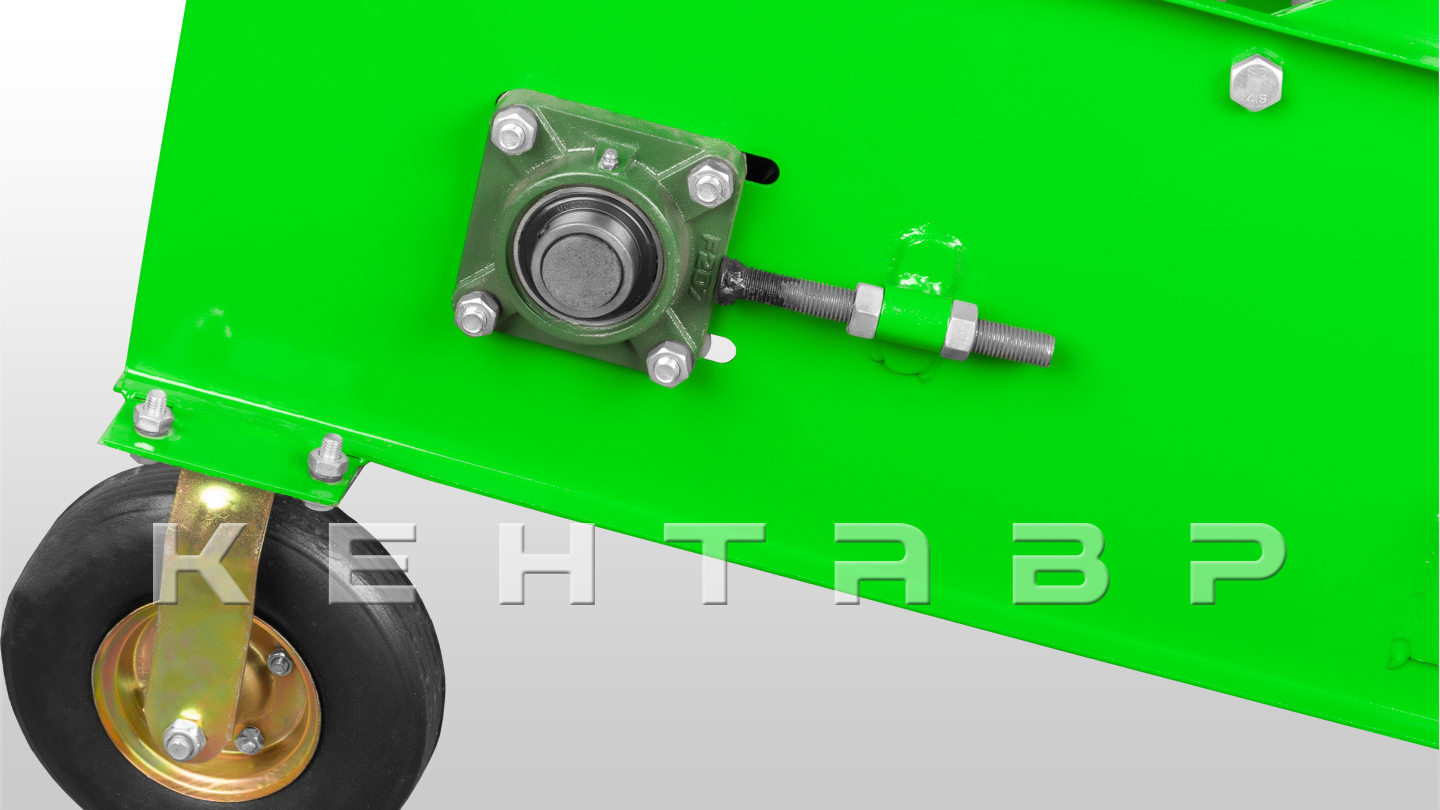

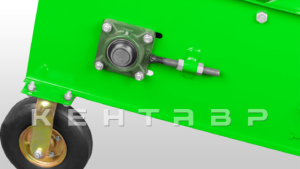

Привод транспортера реализован по боковой цепной схеме от ВОМ трактора 540 об/мин (6 шлицов), цепь расположена слева по ходу движения. Механизм привода обеспечивает устойчивую передачу крутящего момента и ровную работу ленты под нагрузкой. Натяжение ленты регулируется смещением заднего ведущего вала, натяжение цепи — смещением промежуточного ролика. Подшипники обслуживаются через пресс-маслёнки, что сокращает время регламентного обслуживания.

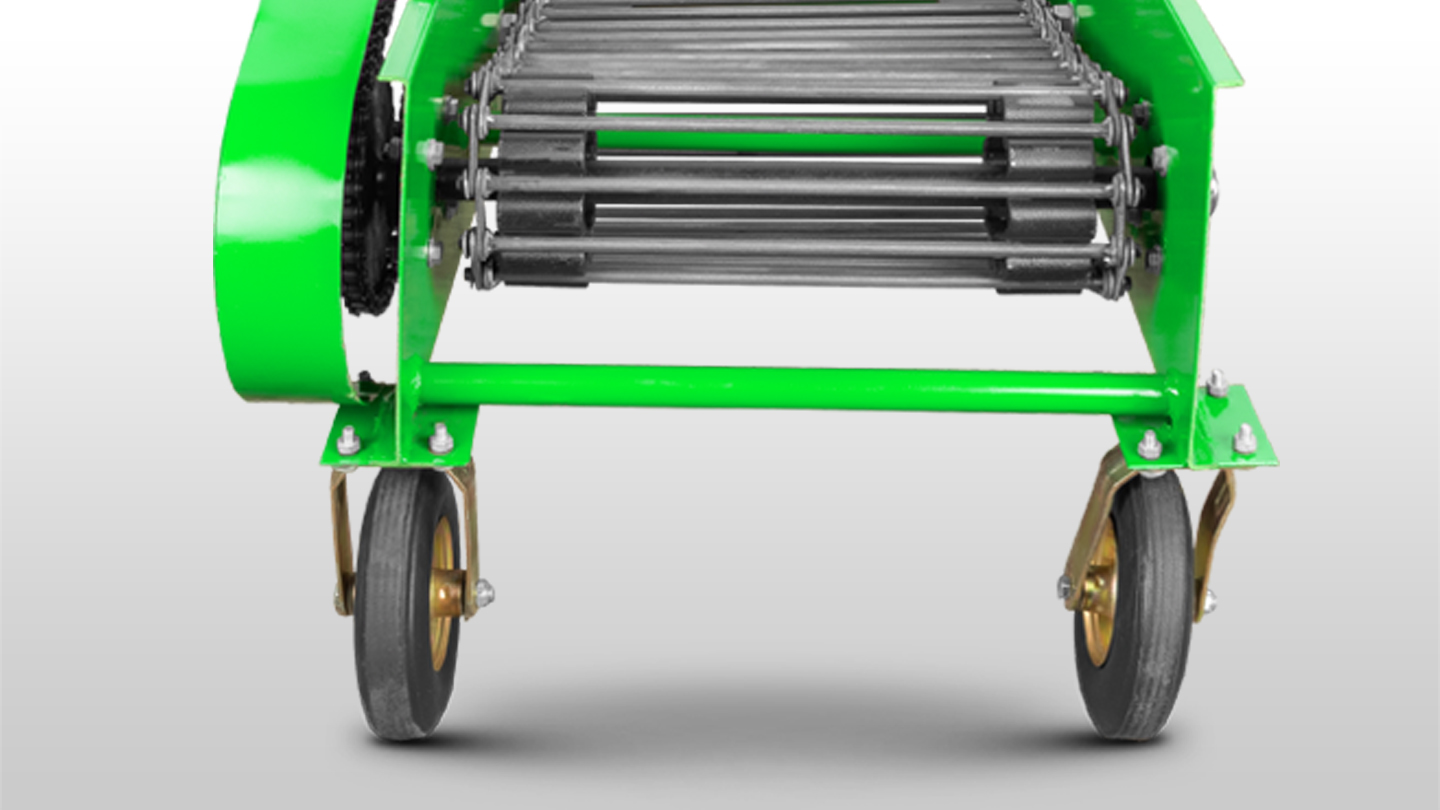

В задней части установлены опорные колёса увеличенного диаметра — 200 мм. Колёса выполнены на металлических дисках и оснащены резиновыми шинами. По сравнению с меньшим диаметром они лучше отрабатывают мелкие неровности поля и стабилизируют рабочее положение узла подкапывания. В результате проще удерживать заданную глубину, а рядок формируется ровнее по всей длине прохода.

Глубина выкапывания регулируется положением навески трактора, максимальное заглубление — до 250 мм. Правильная настройка позволяет удерживать рабочий горизонт на разных типах почвы, снижать риск повреждения клубней ножом и исключать избыточный подрез грунта. Стабильная глубина особенно важна на участках с переменной плотностью почвы, где требуется равномерный подхват пласта и предсказуемая подача клубней на транспортер.

При рабочей скорости трактора 3–4 км/ч фактическая производительность составляет 0,1–0,2 га/ч. Для однорядной копалки с захватом 600 мм это соответствует типичному полевому режиму уборки. При корректной настройке глубины, скорости движения и натяжения ленты на поверхность поднимается до 95–97% клубней, а доля механических повреждений остаётся в пределах 2–3%, снижая потери на этапе уборки.

Силовая часть картофелекопалки выполнена на несущем брусе 60×60 мм. Узел навески изготовлен из профиля 50×50 мм с толщиной стенки 3 мм и жёстко приварен к несущей раме, что сохраняет геометрию агрегата под рабочей нагрузкой. Треугольник навески выполнен из пластины толщиной 10 мм и шириной 50 мм. В зоне рабочей кромки предусмотрено боковое усиление пластиной 5 мм, повышающее стойкость к износу при контакте с плотной почвой.

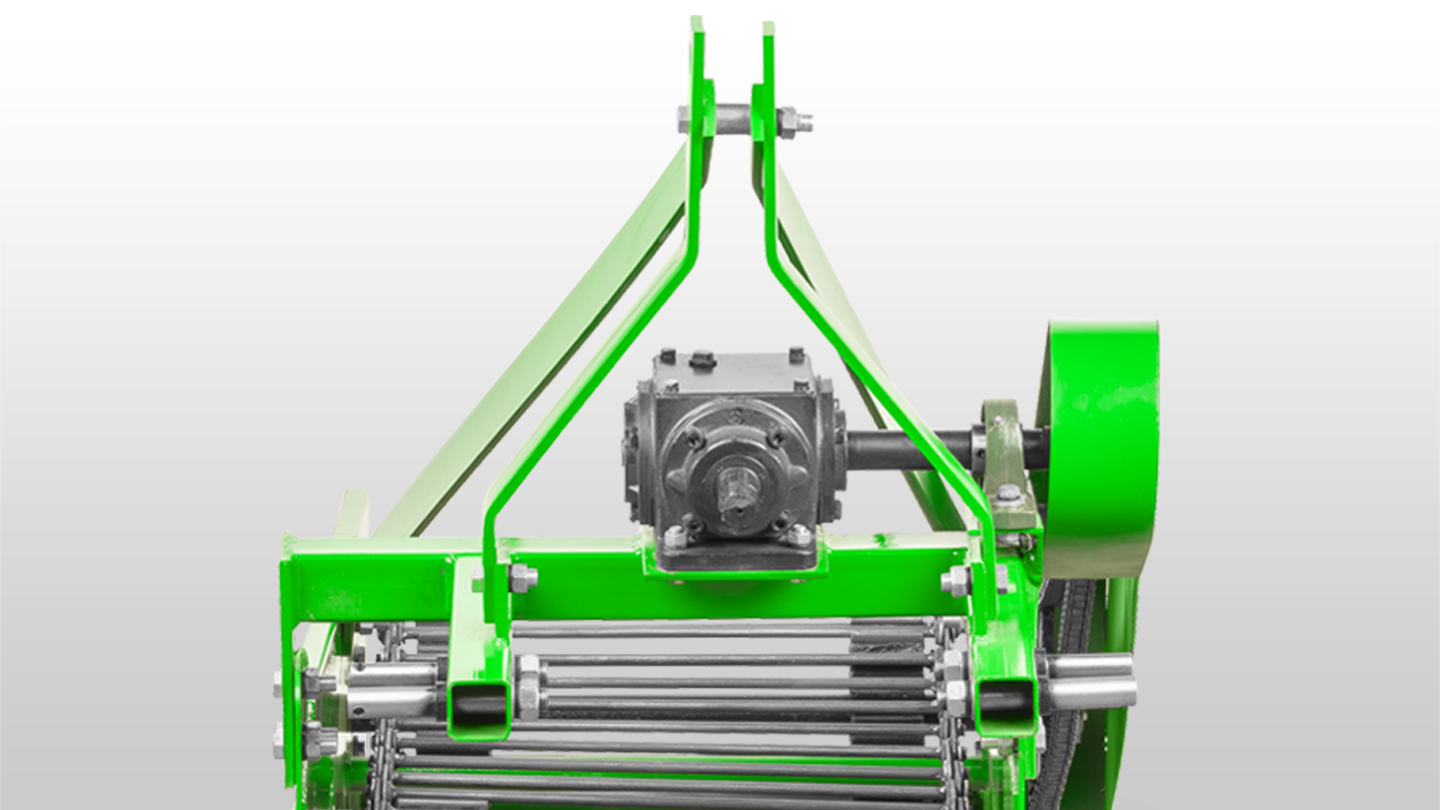

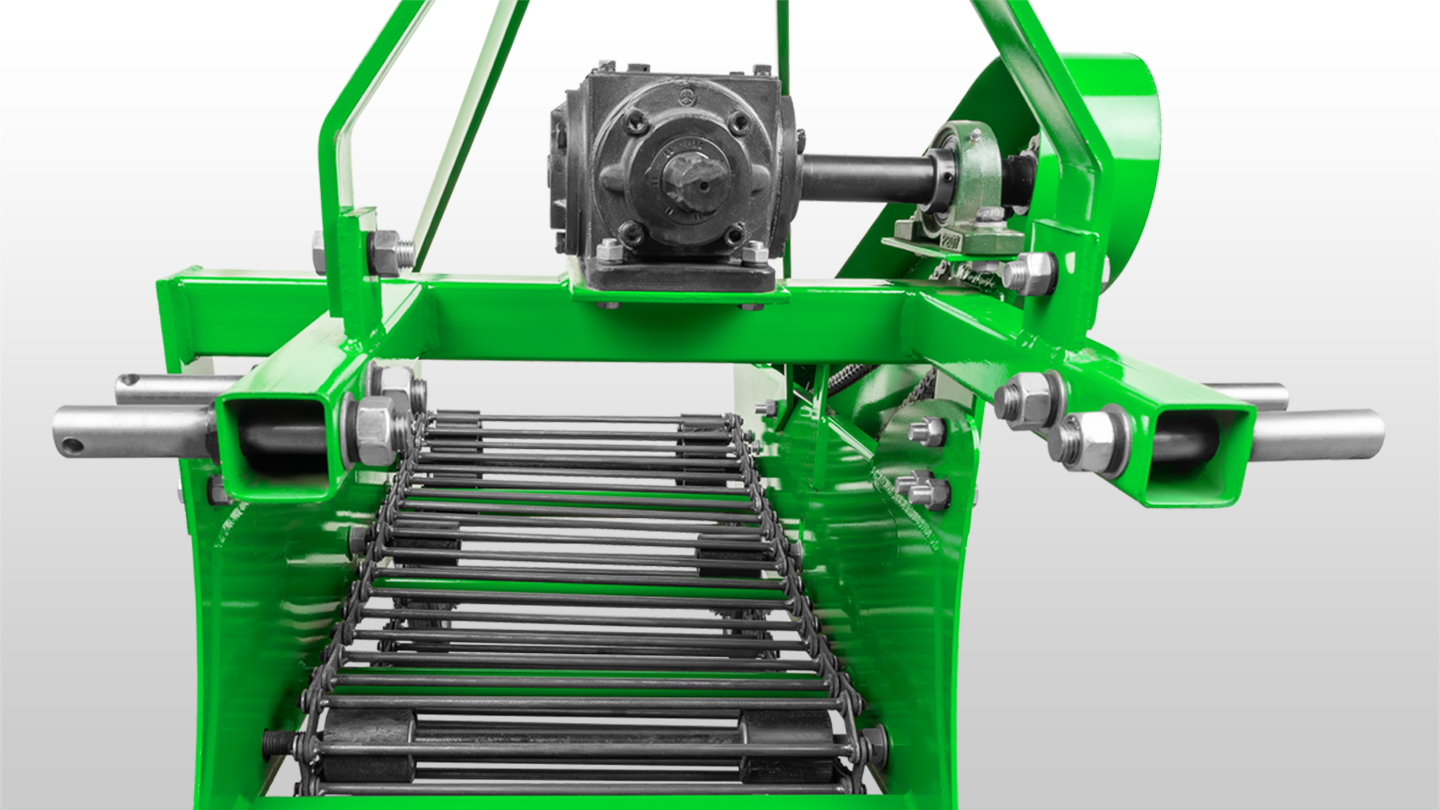

Flagman 4-540 / 4U-1 агрегатируется с трактором через трёхточечную навеску. Для нижних тяг предусмотрены пальцы двух диаметров — 22 мм и 28 мм, обеспечивая совместимость с тракторами 1-й и 2-й категорий навески. Привод рабочих органов осуществляется от ВОМ 540 об/мин, требуемая мощность трактора — от 18 л.с. Параметров позволяют использовать копалку с распространёнными моделями малой и средней тяговой группы.
